替代国产单双端面磨床
2015-03-18
双端面磨床
一.产品介绍
在磨床行业中，端面磨床的应用较为普遍。海默数控双端面磨床可替代杭州，乳山，台湾，宁江，无锡，上海等单/双端面磨床。 海默数控生产的单端面磨床和双端面磨床技术均引自欧洲磨床技术发达国家的技术，结合自身的研发团队，技术参数可达同进口相同水平。
二.技术参数
项目 | 参数 | 单位 | |
磨削工件外径尺寸 | ≤Φ140 | mm | |
磨削工件高度尺寸 | 2-50 | mm | |
磨头主轴转速 | ≤1450 | rpm | |
砂轮/直径 | CBN/305 | mm | |
磨头进给速度 | 0.003-3.125 | mm/s | |
工件卡盘转速 | 0-200 | rpm | |
加工节拍(缸盖为例) | 15 | s | |
磨头电机功率 | 11 | kw | |
机床总功率 | 18 | kw | |
机床总重量 | 4 | T | |
机床外形尺寸(长×宽×高) | 1100×1500×2000 | mm | |
工作精度 | 平面度(缸盖为例) | ≤2 | μm |
平行度(缸盖为例) | ≤2 | μm | |
尺寸精度(缸盖为例) | ≤2 |
| |
三.产品特点
1.2um加工精度
2.15s以内的加工节拍
3.cpk>1.33
4.引进欧洲高精度磨床技术
5.进口的磨床主要零部件保证磨床的高刚性，稳定性
四.技术案例
公司：卡特主机厂
磨床需求：单端面磨床
工件：铸铁密封环
工件尺寸：尺寸：?533.5X22X?527.5；
材料及硬度：球墨铸铁/HRC40-50；
毛坯表面加工精度：平面度5-10um；
项目 | 客户要求的参数 | 海默达到的参数 |
平面度 | 5-10um | 1-2um |
封油时间 | 10min | 50min |
由于不同行业对加工工件也有着各种各样的要求，海默此次的加工精度及封油要求均比客户的基本要求高很多，使其的卡特车的应用上更加完善。

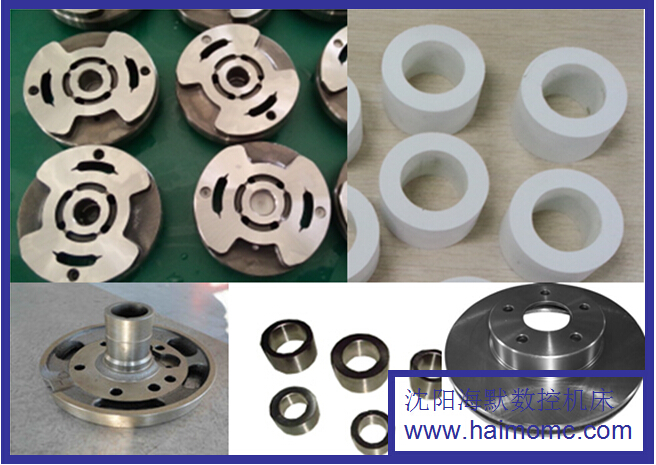

五.可加工工件
