高精度齿轮泵油泵齿轮单端面磨床
2017-10-11

一、齿轮泵油泵齿轮单端面磨床产品介绍

海默数控生产的此高精度齿轮泵油泵齿轮单端面磨床专门用于加工齿轮泵齿轮、油泵齿轮的单端面磨削。保证内孔相对端面的跳动或是垂直度在0.01mm以内。海默数控的单端面磨床核心配件全部使用国外知名品牌,再加上海默研发团队多年经验,所生产的数控单端面磨床,加工精度和稳定性都有保证。

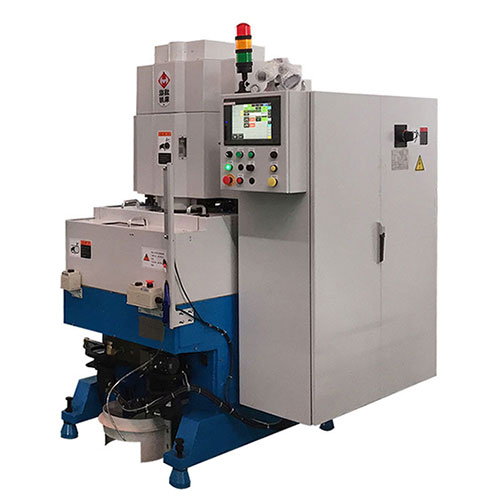

高精度齿轮泵油泵齿轮单端面磨床



二、油泵齿轮泵齿轮单端面磨床产品特点

1.齿轮泵齿轮或油泵齿轮内孔相对于端面的跳动或是垂直度在0.01mm以内;

2.加工效率可控制在15s以内;

3.Cpk>1.33;

4.可匹配自动上下料装置,提高效率,降低人工成本(东睦粉末冶金转子单端面磨床自动上下料视频>>);

5.可在线检测加工尺寸,保证尺寸的稳定性和可靠性;

6.精度稳定性媲美进口同类产品,价格却是进口设备的60%,性价比高;

7.匹配自产CBN砂轮。



三、齿轮泵油泵齿轮单端面磨床技术参数

高精度齿轮泵油泵齿轮单端面磨床

参数

单位

磨削工件外径尺寸

100以内(据客户要求可变)

mm

磨削工件高度尺寸

2-50(据客户要求可变)

mm

磨头主轴转速

1450以内

rpm

磨头行程

约80

mm

CBN砂轮直径

φ305

mm

单面加工节拍(磨削量)

15(0.1-0.2)跟据客户要求

s(mm)

旋转工作台摆动角度

±180

°

上下料驱动伺服电机额定转速

3000

rpm

卡具驱动伺服电机额定转速

3000

rpm

磨头电机功率

11

KW

机床总功率

20

KW

机床总重量

4

T

机床外形尺寸(长×宽×高)

1100×1700×2000

mm

工作精度

尺寸精度

≤2

um

平面度

≤2

um

表面粗糙度

≤0.2

um

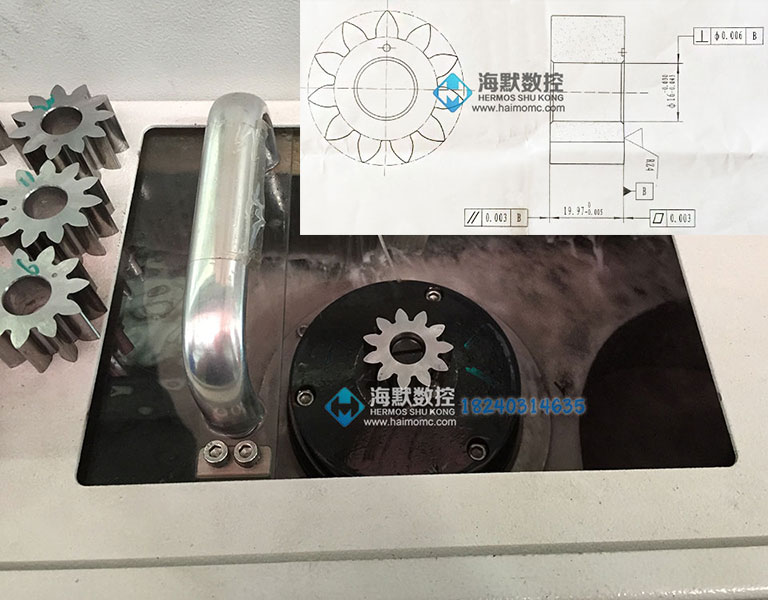

四、油泵齿轮泵齿轮单端面磨床经典案例

工件

油泵齿轮

内孔垂直度

0.006mm

平行度

0.003mm

粗糙度

Rz 4

平面度

0.003mm

加工节拍

15s

使用设备

海默数控HM-P208单端面磨床











相关推荐:



海默单端面磨床磨齿轮泵小齿轮高垂直度案例>>

粉末冶金小齿轮单端面磨床磨削案例>>
