电子真空泵盖板双端面磨床磨削案例分析
2017-11-08

在海默接触的客户案例中发现，电子真空泵零部件的双端面加工精度都比较高，其中以真空泵盖板为例，一般平面度要求在0.003mm以下，平行度要求在0.005mm以下。下图是真空泵盖板加工精度以及真空泵的零部件。

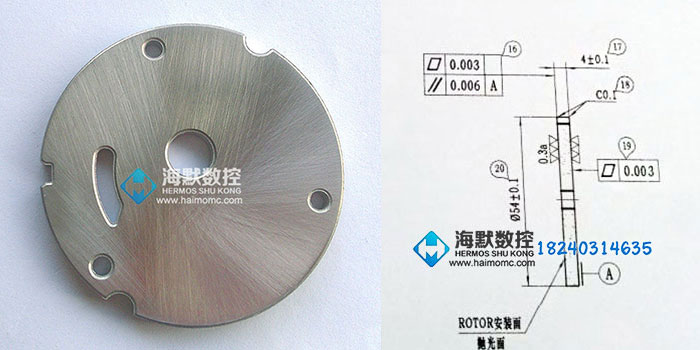

真空泵盖板工件和双端面磨削精度图纸

粉末冶金电动刹车真空泵泵室、上盖板和下盖板

真空泵的作用就是为真空助力系统提供真空来源，即通过产生负压，即真空，来增大制动力。汽车发动机的电子真空泵同时也叫做助力泵，它是刹车制动系统和转向系统的助力装制，说的直白一点就是抽真空后，借用大气压强让你踩刹车或是转向轻松一点。

电动刹车真空泵一般都是粉末冶金材质，如上图，真空泵的泵室以及上下盖板都是采用高精度双端面磨床或是双端面研磨机加工的。

空泵盖板双端面磨床磨削案例

海默目前已经为客户加工试磨了至少5种真空泵的工件，其中以盖板居多，下面针对海默的双端面磨床加工真空泵的盖板数据结果和产本来进行案例分析。

【案例】

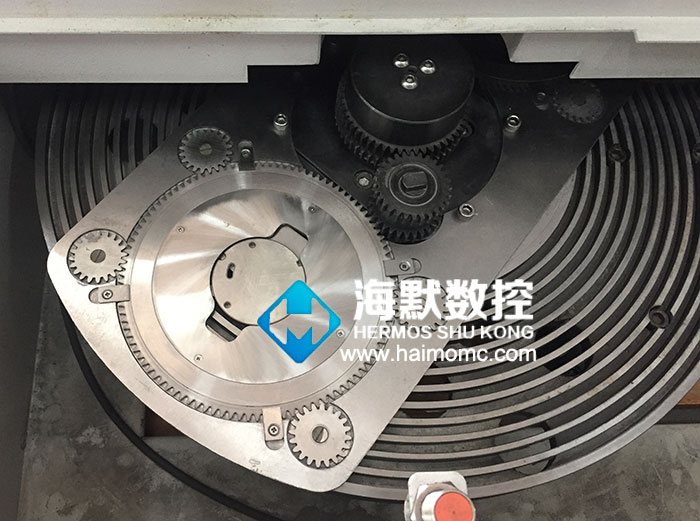

海默电子真空泵盖板双端面磨床工装

此工件的客户是专门加工电子真空泵的知名企业，此工件材质是不锈钢，平面度和平行度都要求在0.003mm以下，由于此真空泵盖板材质特性，导致比较难磨削，经过海默的多次试验以及调整改进CBN砂轮的配方，最终达到客户非常满意的结果，平面度和平行度均在0.002mm以内，下面是工件检测数据

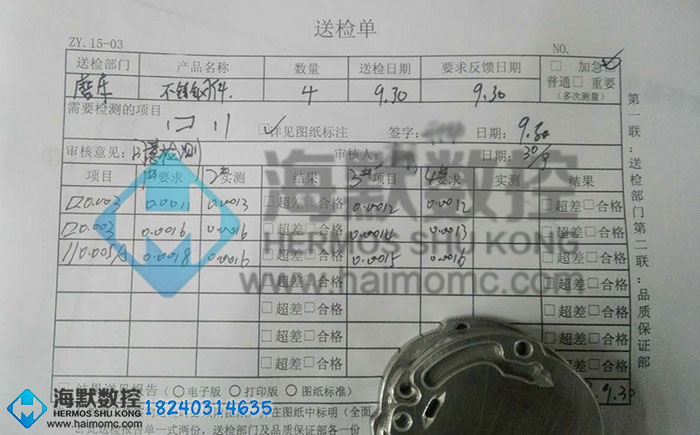

真空泵不锈钢盖板检测数据
