海默单端面磨床磨齿轮泵小齿轮高垂直度案例
2017-06-09

    很多朋友对这个标题都可能存有疑问,海默单端面磨床为什么能解决汽车齿轮泵中小齿轮的端面与内孔垂直度要求高的问题,本文内容分两部分展开,第一部分简单介绍齿轮泵的结构以及工作原理,第二部分介绍海默为客户解决汽车齿轮泵中小齿轮的端面与内孔垂直度要求高的方案及案例。



    一、齿轮泵的结构和工作原理

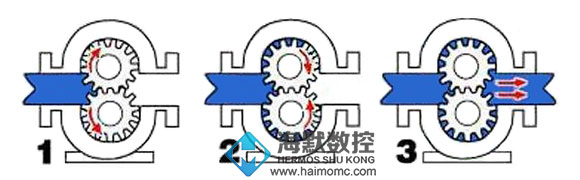

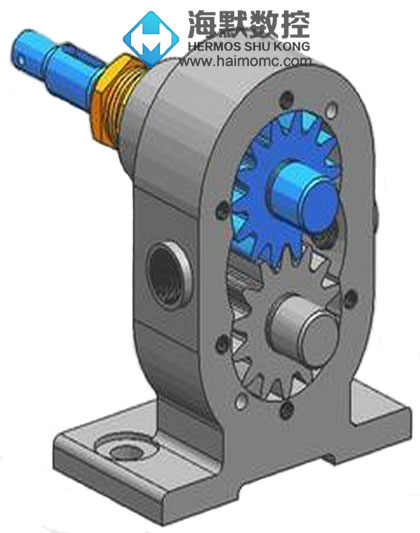

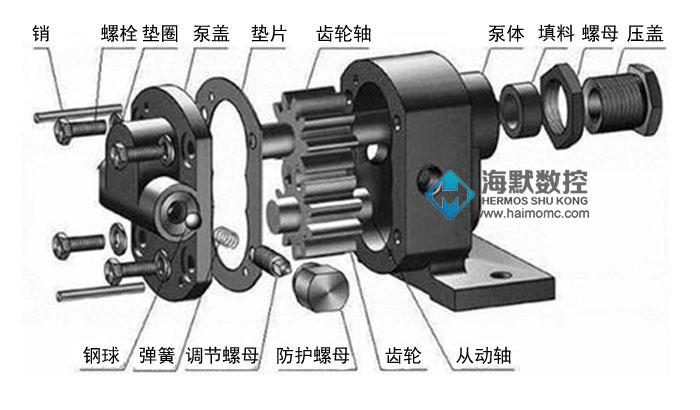

    上图为齿轮泵机构装配图,两个油泵小齿轮装配在油泵腔里,用泵盖密封住油泵腔,两个齿轮泵小齿轮在油泵腔里不停转动,脱离啮合那一侧的进油仓变大,压强变小,使机油被吸入,吸入的机油在齿槽中随齿轮移动到齿轮进入啮合的那一侧出油仓,最终排除泵体,原理见下图。





    那么问题来了,如果汽车油泵腔中油泵小齿轮端面与内孔垂直度精度低时,必然会导致两个不断旋转的齿轮双端面周期高低不平的跳动,从而引起泵盖的震动。所以,在海默客户经过不断试验得出结论:当小齿轮端面与内孔的垂直度小于0.01mm时,这种影响会变小,见下图。





    二、海默解决方案

    在前道工序,使用精密车床一次精车汽车齿轮泵中小齿轮的一个端面A和内孔,保证垂直度。然后,以端面A为基准,使用海默HMP-208单端面磨床磨削另一个端面B,最后再以端面B为基准磨削端面A。此工艺不但能保证汽车齿轮泵中小齿轮两端面的平面度和平行度,还能保证端面与内孔垂直度的高精度。



    三、海默客户案例

    目前海默已经有两个客户购买海默HMP-208单端面磨床加工此类小齿轮,下面海默加工高精度小齿轮的两个案例。



    1.案例一

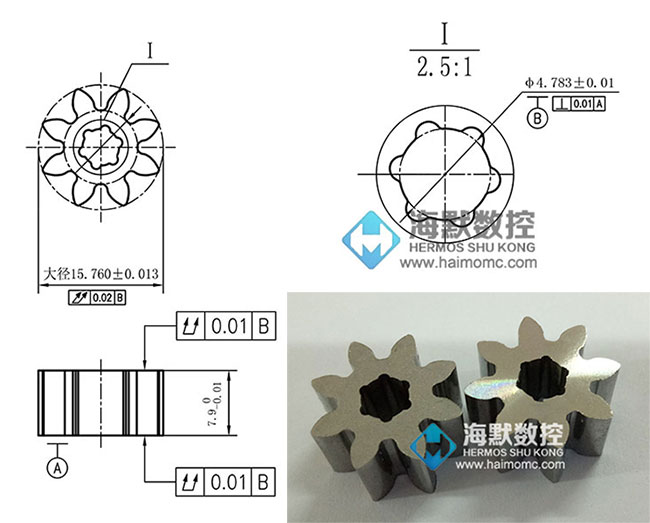

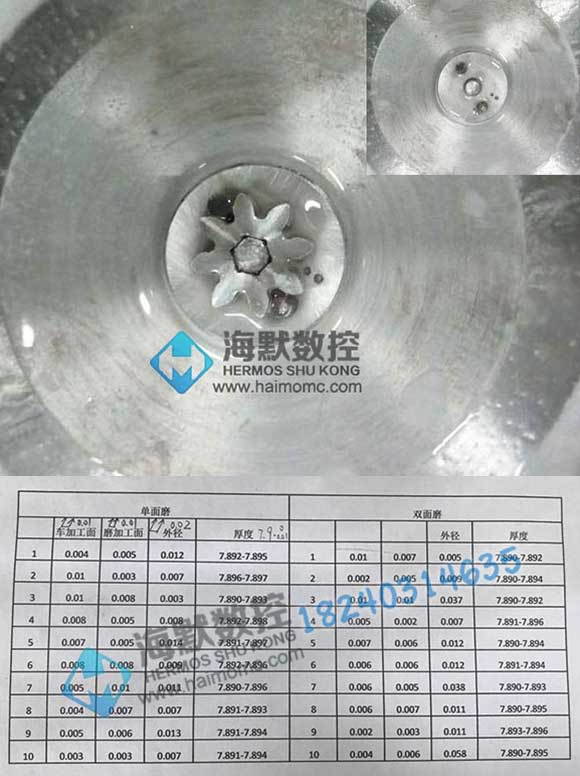

    此案例中小齿轮无论是平面度、平行度,还是垂直度,要求都很高。海默就是用上述方案加工的这个汽车齿轮泵小齿轮的。下面是检测数据。





    2.案例二

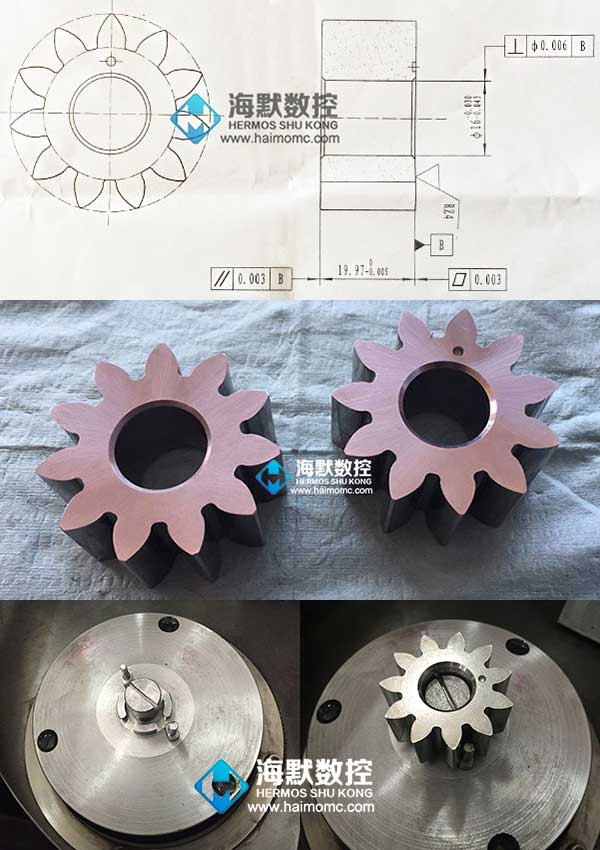

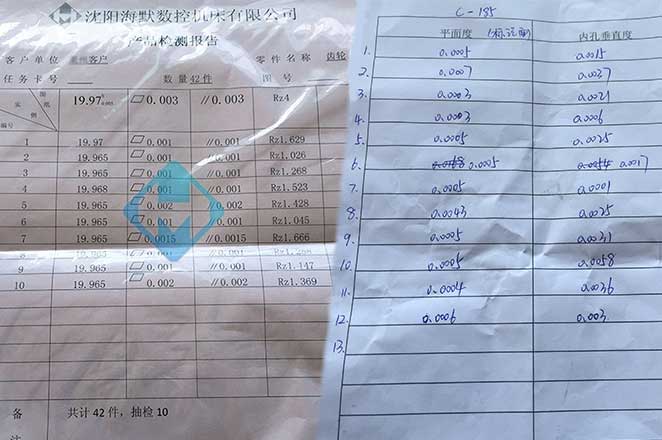

    此案例中小齿轮的垂直度要求高。通过海默的加工方案完全能保证垂直度的要求。检测数据如下。
