磨陶瓷活塞内圆磨削案例分析
2015-11-05
一、磨陶瓷活塞内圆磨床概述：
陶瓷活塞以其独特的材质，可以有效避免跑、冒、滴、漏等问题，被广泛应用于医疗、汽摩、航空航天、军工等领域。但是其脆性大等特点，在砂轮高速旋转的情况下容易造成绷瓷、崩裂等现象。
我司自主研发的专门磨削陶瓷活塞的数控内圆磨床，已经投入市场，反应非常好。先分享一个实际试磨案例。
湖南某特种瓷公司，需求磨陶瓷活塞内圆磨床，其中要求圆度0.002mm，圆柱度0.003mm，表面粗糙度Rz0.8.以下是详细图纸。

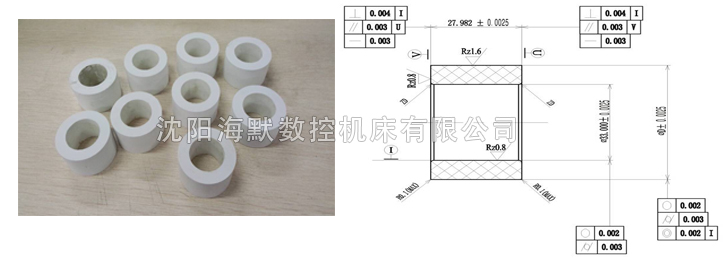

磨陶瓷活塞内圆磨床工件及图纸
二、磨陶瓷活塞内圆磨床案例描述：
工件名称 | 进口车用陶瓷活塞 |
工件材料 | 高铝60 |
工件硬度 | HRC62 |
外径尺寸（mm） | 50 |
内径尺寸（mm） | 33 |
厚度尺寸（mm） | 28 |
要求圆度（mm） | 0.002 |
要求圆柱度（mm） | 0.003 |
尺寸公差（mm） | 0.005 |
粗糙度（μm） | Rz0.8 |

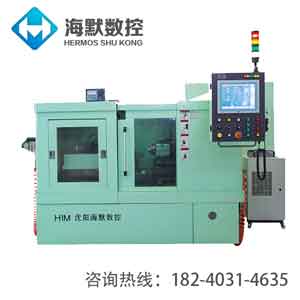

三、磨陶瓷活塞内圆磨床：

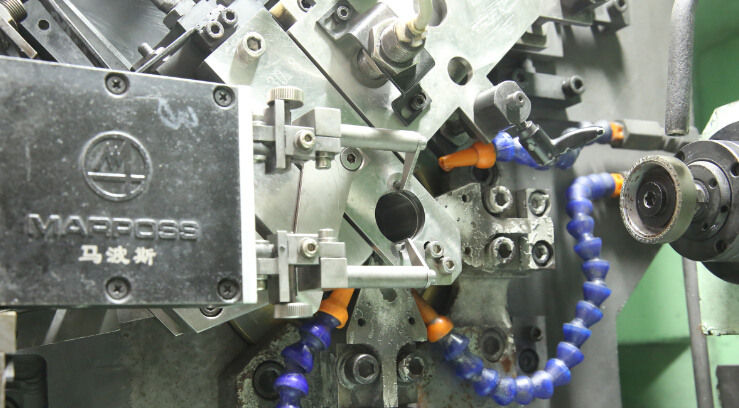

四、磨陶瓷活塞内圆磨床工装夹具：
五、磨陶瓷活塞内圆磨床磨削结果：
圆度（mm） | 0.002 |
圆柱度（mm） | 0.0025 |
尺寸公差（mm） | 0.004 |
粗糙度（μm） | Rz0.8 |
六、磨陶瓷活塞内圆磨床磨削案例小结：
此次试磨非常成功，不仅达到了客户要求的加工精度，而且优化了磨削工艺，减小加工冲击，避免绷瓷现象的产生，使废品率大大降低，CPK稳定值高达1.33.
