塑料工件双端面磨床磨削案例
2017-08-30

一、塑料工件双端面磨床磨削参数要求

此塑料工件因四个面都有粗糙度要求,因此需要磨削ABCD四个面,使用海默数控的数控双端面磨床分两次磨削,工装分别如下图。

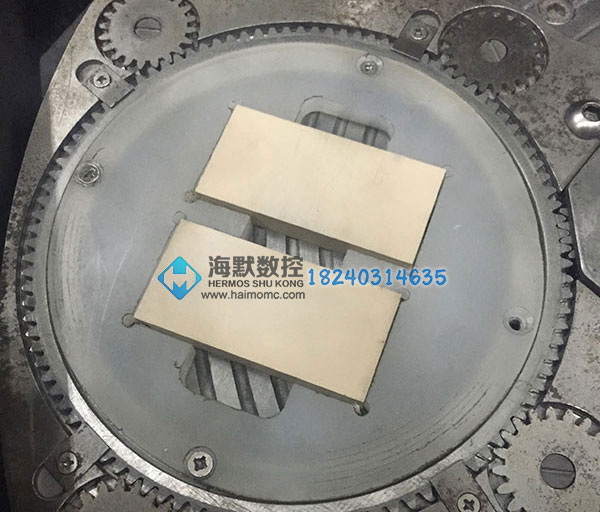

A、B面磨削工装

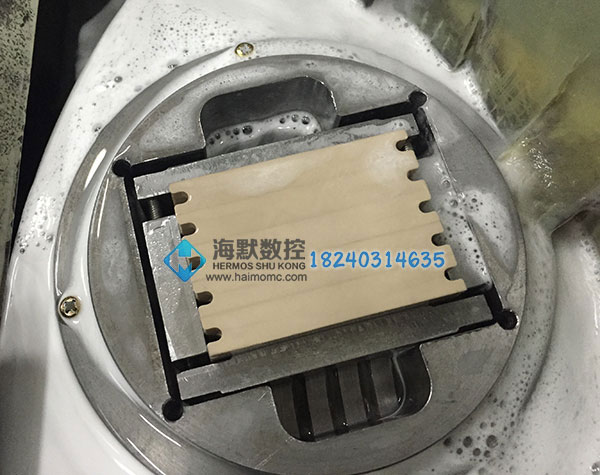

C、D面磨削工装



塑料工件双端面磨床磨削参数要求

厚度

9.85±0.015

高度

32.85±0.015

平面度

0.03

粗糙度

Rz10

加工节拍

单件磨削节拍在12

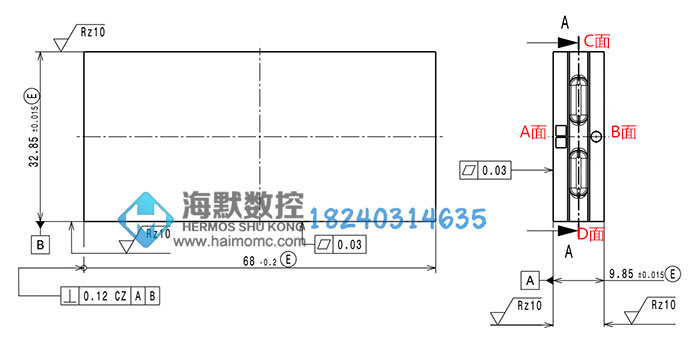

二、塑料工件双端面磨床磨削加工图纸

三、塑料工件双端面磨床磨削加工设备

        塑料制品双端面磨床>>

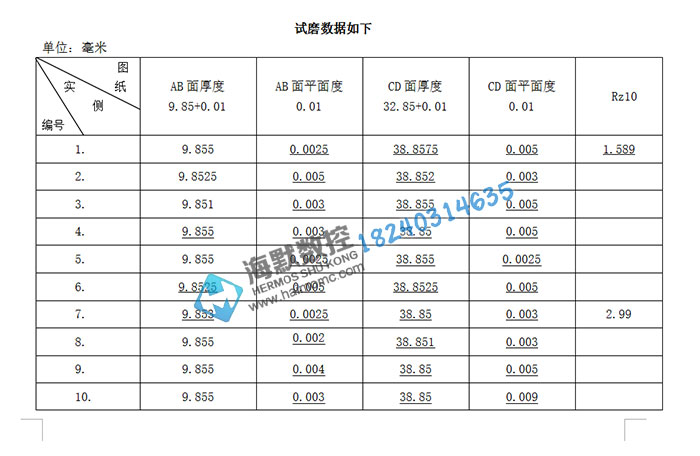

四、塑料工件双端面磨床磨削加工结果

工件名称:叶片,(塑料+40%玻璃纤维)

检测仪器:比较仪(精度:0.0005mm)



五、塑料工件双端面磨床磨削加工总结

此次试磨针对提高机床的加工节拍,A/B面一次装夹2个,加工节拍24.1秒;C/D面一次装夹5个,加工节拍54.7秒。

此次试磨批量35件,试磨工件加工精度及双端面磨床加工节拍均在客户要求范围内。
