粉末冶金小齿轮单端面磨床磨削案例
2017-05-17

一、粉末冶金小齿轮端面磨床磨削参数要求





粉末冶金小齿轮端面磨床磨削参数要求

厚度

7.9(0/-0.01)

双端面全跳动

0.01

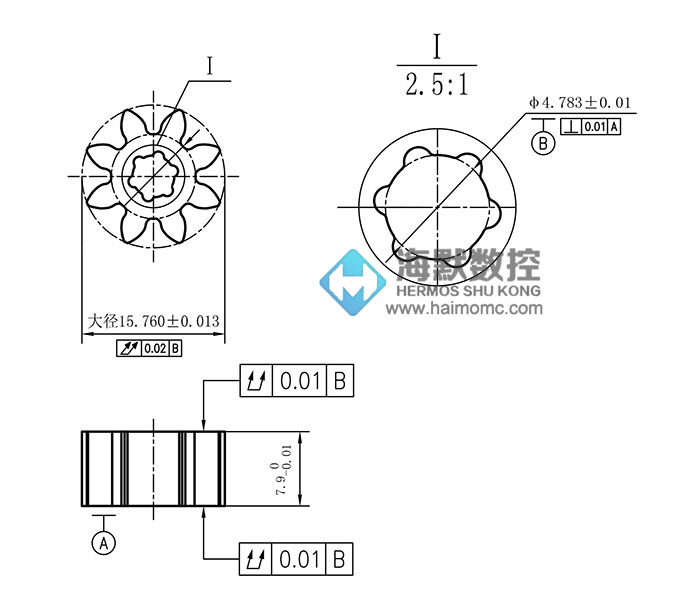

二、粉末冶金小齿轮单端面磨床磨削加工图纸



三、粉末冶金小齿轮单端面磨床磨削加工设备

    立式双端面磨床>>

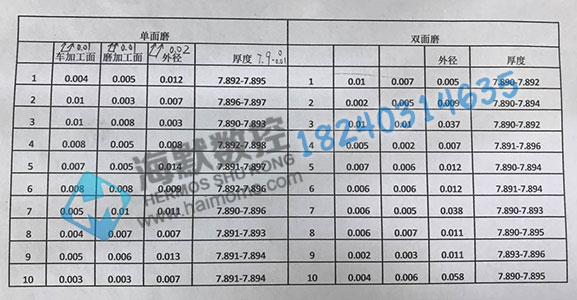

四、粉末冶金小齿轮单端面磨床磨削加工结果



五、粉末冶金小齿轮单端面磨床磨削加工总结

    此粉末冶金小齿轮尺寸非常小,端面相对于中心孔基准B有垂直度要求0.01和全跳动0.01,所以根据海默以往加工经验,无法用双端面磨床来加工,因此,此次磨削加工用的是海默单端面磨床,加工后,厚度在公差范围内,垂直度和全跳动均在要求精度内,加工节拍为15.6s/件,后期还可优化到更小。

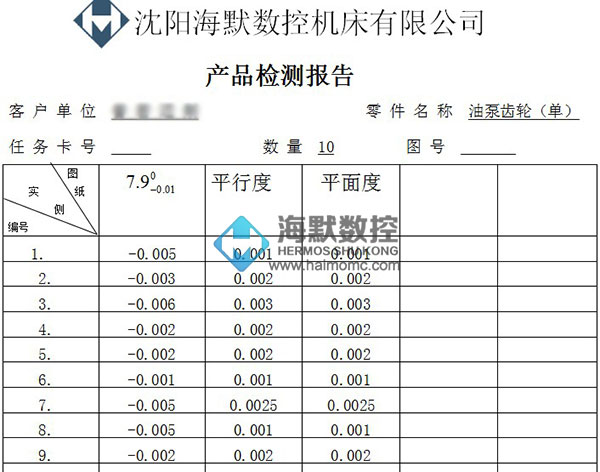

六、粉末冶金小齿轮单端面磨床磨削检测报告
