数控单端面磨床
2014-08-12

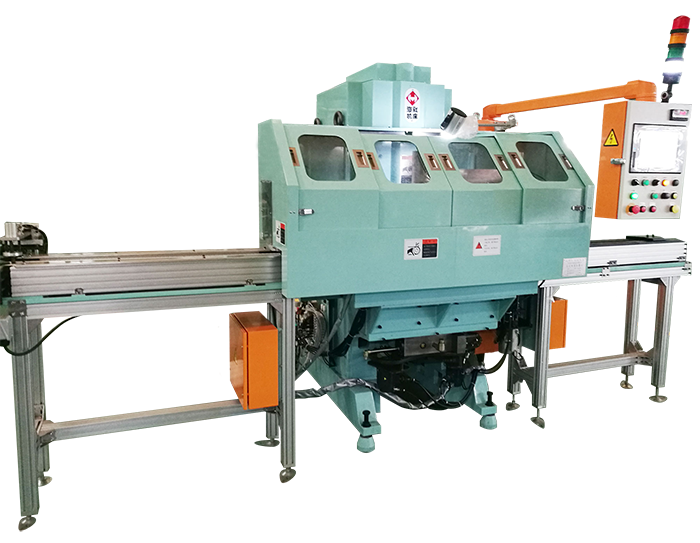

数控单端面磨床

一、应用行业:

    汽车、空调压缩机、油泵及其它行业零件端面的磨削。

二、适合加工工件的类型:

    只对零件的一个端面进行磨削,对于双端面磨床难以实现的不规则单端面零部件,有着更好的发展空间。

三、可加工工件:

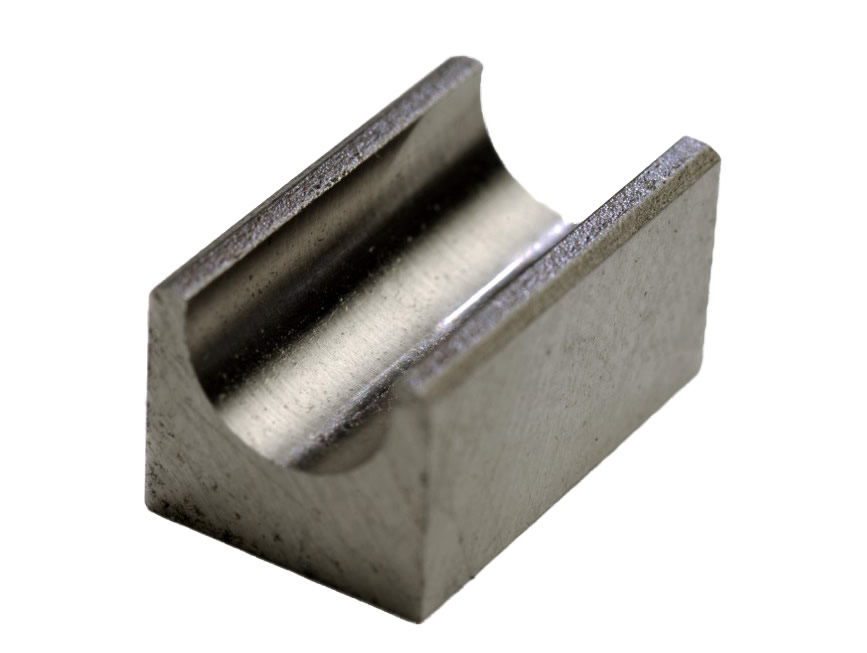

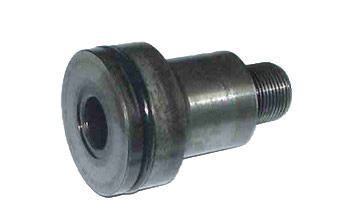

出油阀座                     滚子






柱塞泵缸体                    空调压缩机缸盖




四、沈阳海默数控单端面磨床相对于进口端面磨床优势

1.以进口同类60%的价格,达到其加工精度、节拍及稳定。

2.沈阳海默提供24小时内迅速反应的售后服务标准。

3.数控单端面磨床、CBN砂轮、金刚石滚轮,均为自主研发产品,可根据客户要求进行改造升级。

4.本标准单端面磨床配备全中文的可示教数控系统软件,小学文化水平也可熟练掌握,并自动存储相关加工数据集参数,安全稳定、便于管理。



五、增值服务内容

1.可提供数控单端面磨床及特殊工件的双端面磨床定制。

2.可提供工件的加工工艺参数。

3.可为客户解决工件加工瓶颈问题。

4.提供免费附加产品。

5.进口数控磨床进行大修及改造



六、技术参数:

高精度单端面磨床

参数

单位

磨削工件外径尺寸

100以内(据客户要求可变)

mm

磨削工件高度尺寸

2-50(据客户要求可变)

mm

磨头主轴转速

1450以内

rpm

磨头行程

约80

mm

CBN砂轮直径

φ305

mm

单面加工节拍(磨削量)

15(0.1-0.2)跟据客户要求

s(mm)

旋转工作台摆动角度

±180

°

上下料驱动伺服电机额定转速

3000

rpm

卡具驱动伺服电机额定转速

3000

rpm

磨头电机功率

11

KW

机床总功率

20

KW

机床总重量

4

T

机床外形尺寸(长×宽×高)

1100×1700×2000

mm

工作精度

尺寸精度

≤2

um

平面度

≤2

um

表面粗糙度

≤0.2

um





七、客户案例:

客户:某压缩机企业

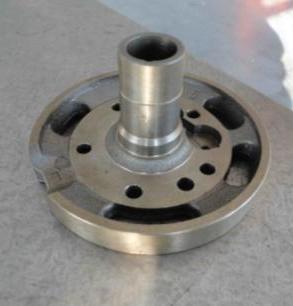

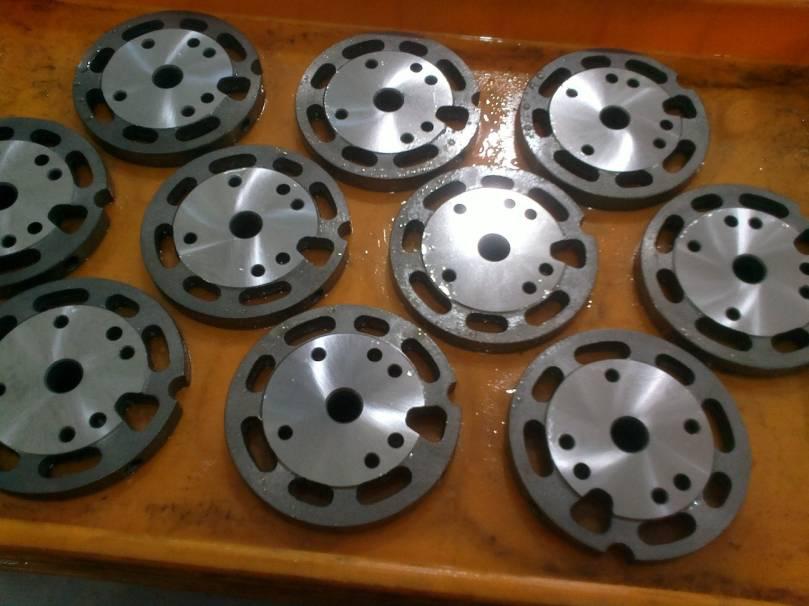

工件:缸盖

材料:合金铸铁

硬度:HRC45-55

平面度: 0.002mm

粗糙度:Ra 0.2um

磨削量:0.1mm

加工节拍:20s

工件

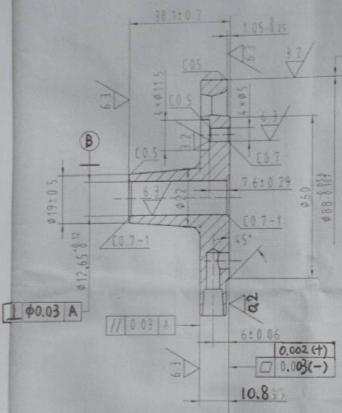

图纸
